Mehrfamilienhaus Entraching

Umbau und Aufstockung

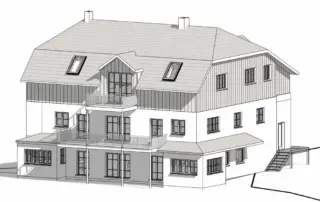

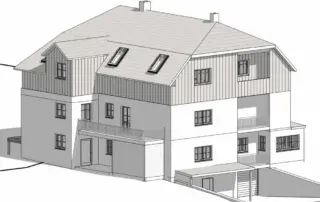

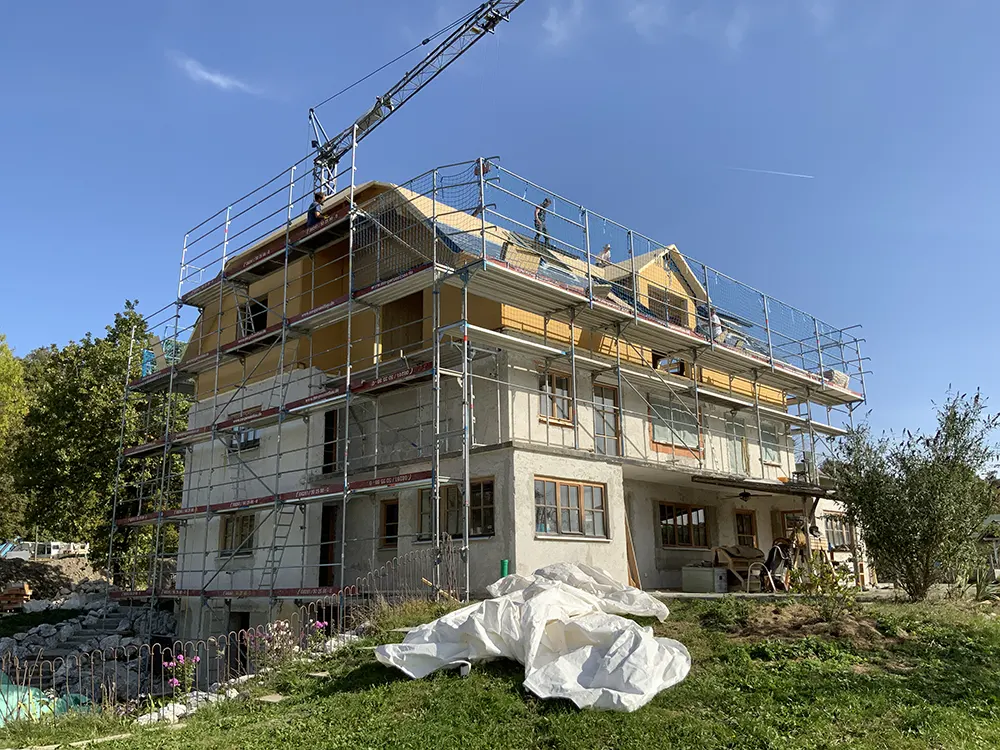

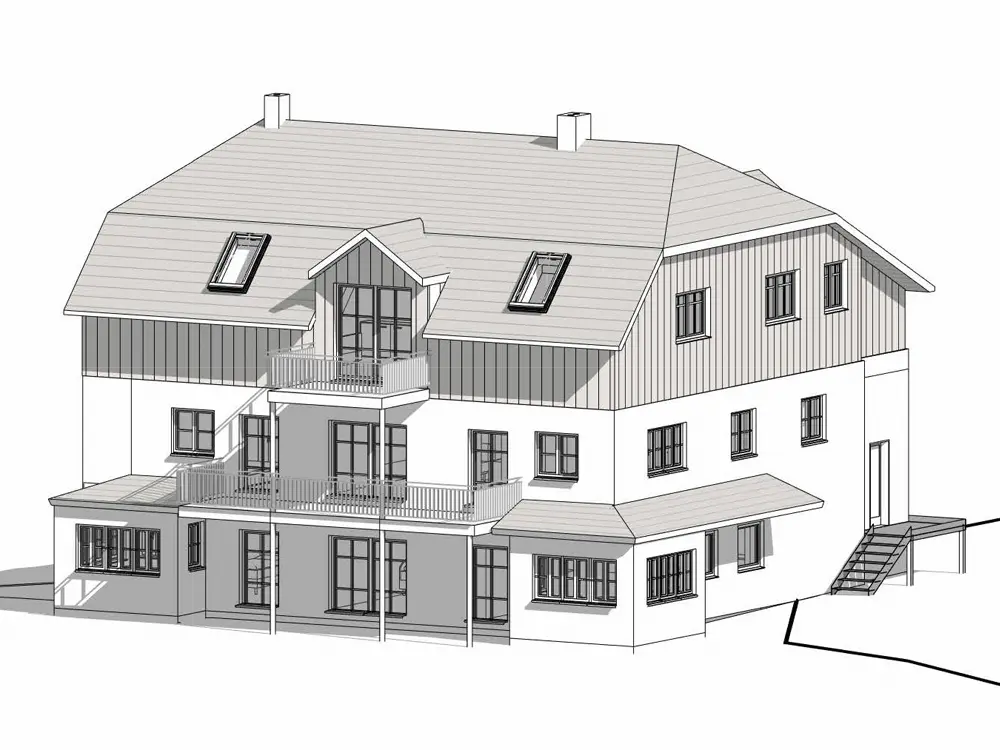

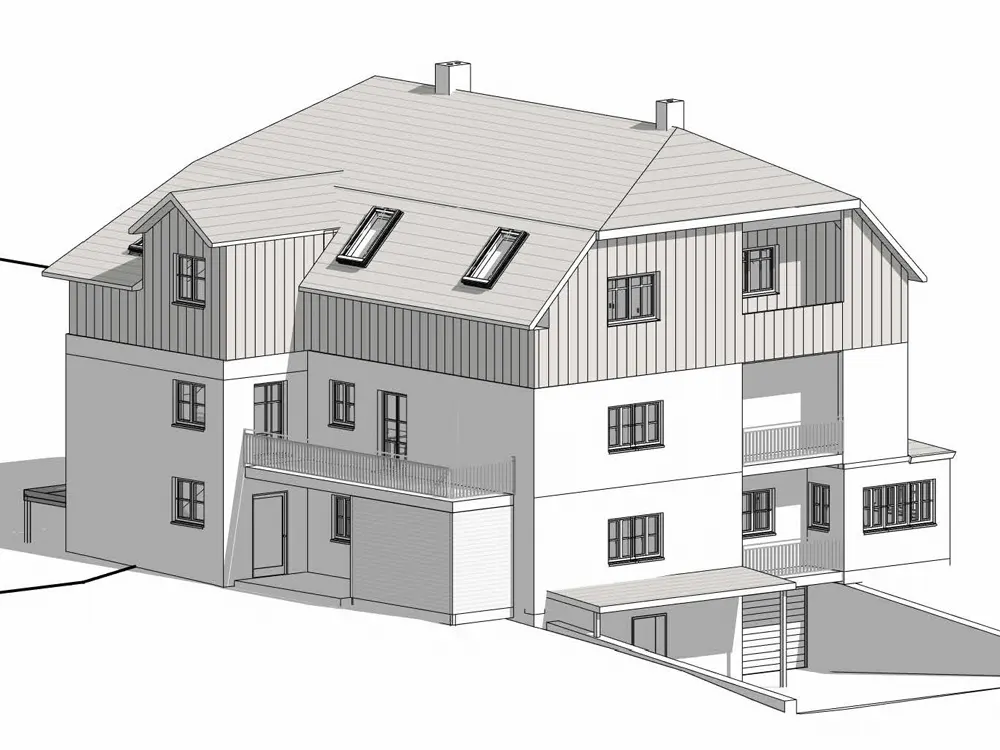

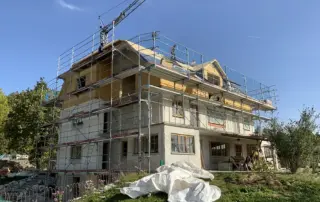

Bei dem Projekt handelt es sich um ein zweigeschossiges Bestandsgebäude, welches als Wohnquartier für die Mitarbeiter des angrenzenden Reiterhofes dient. Im Zuge der Umbauarbeiten wurde ein Geschoss aufgestockt, das Dach erneuert, das Treppenhaus erweitert und eine Balkonanlage ergänzt.

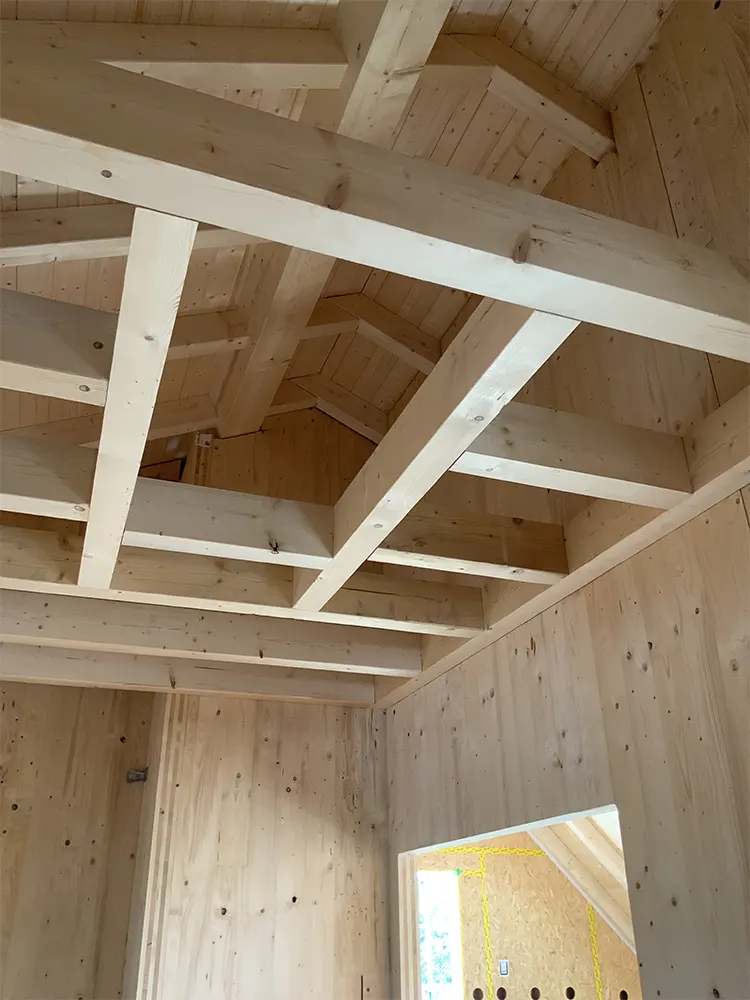

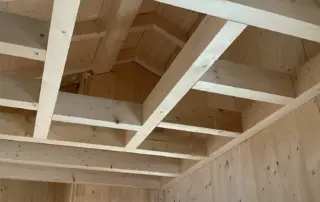

Die Aufstockung wurde in Holzbauweise ausgeführt. Die Außenwände wurden in klassischer Holz-Rahmenbauweise und die Innenwände in Holz-Massivbauweise erstellt. Das Dach stellte uns vor besondere Herausforderungen. Es wurde ein Mansaddach mit Krüppelwalmen geplant. Das Dach musste auf Grund der Grundrissgeometrie ohne Zwischenauflager von Außenwand zu Außenwand spannen. Dies konnte umgesetzt werden, da zwei Dreigelenkrahmen aus Stahl in den Drittelspunkten des Gebäudes eingezogen wurden. Der Dachstuhl in Sichtqualität wurde aus Sicht- und Tragsparren zusammengesetzt. Diese wurden in Fuß-, Mittel- und zwei Firstpfetten über Schwalbenschwanzverbindungen eingehängt.

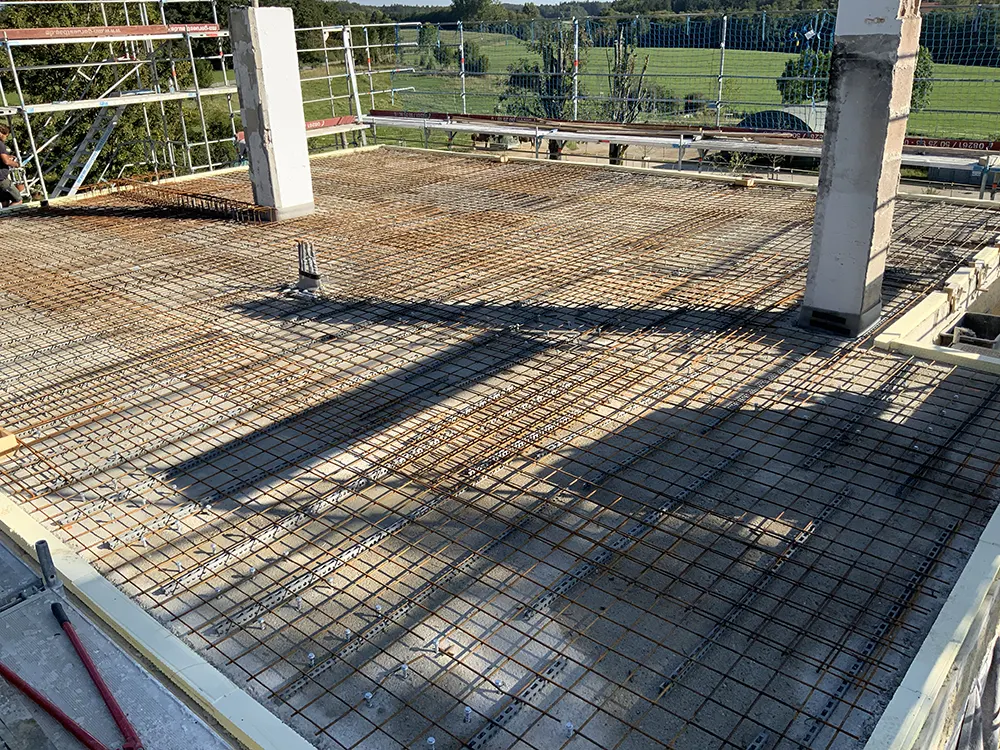

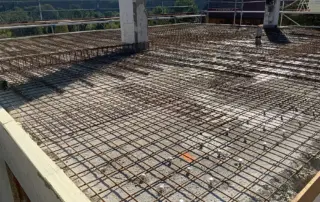

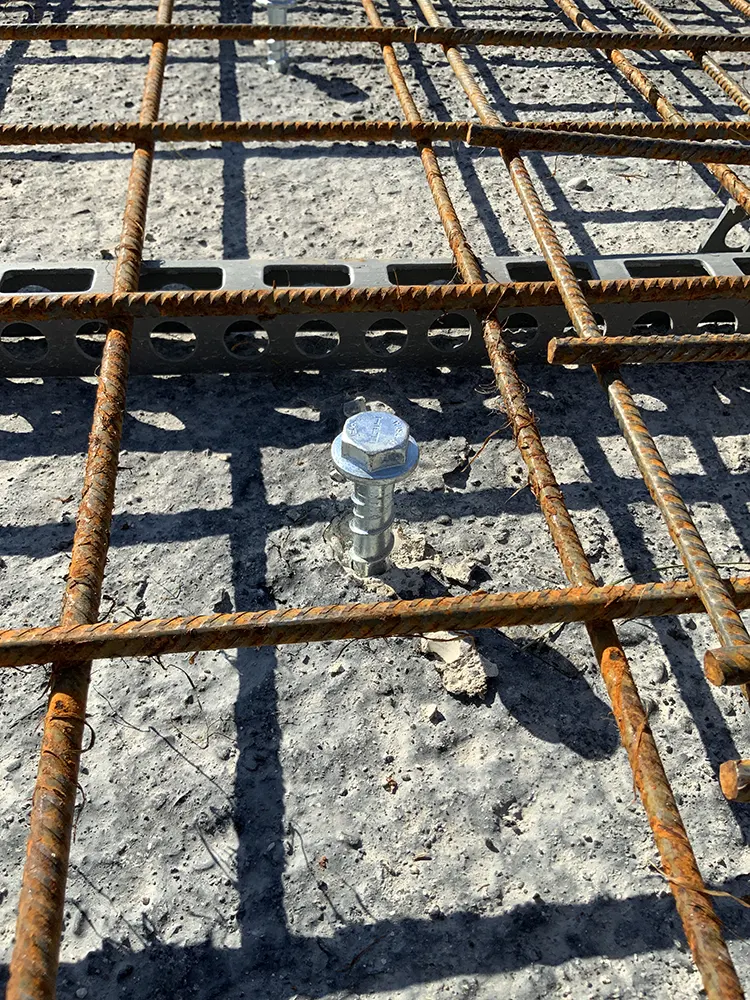

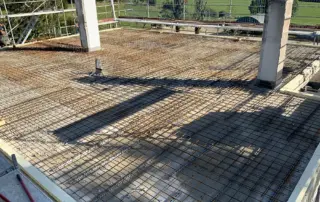

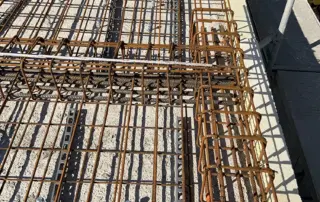

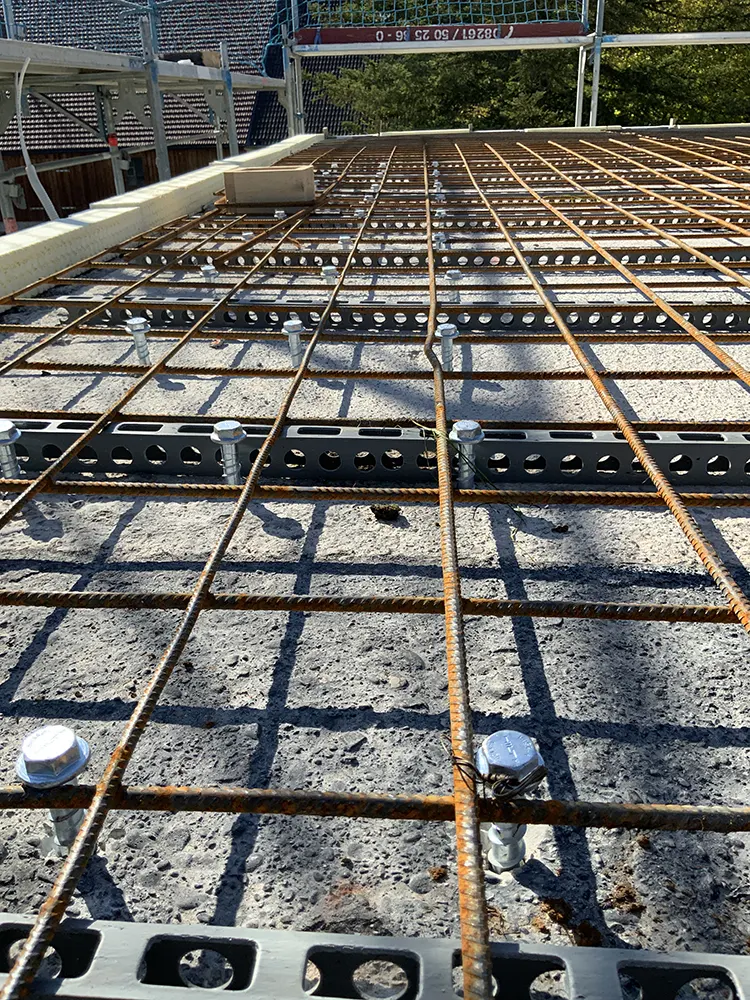

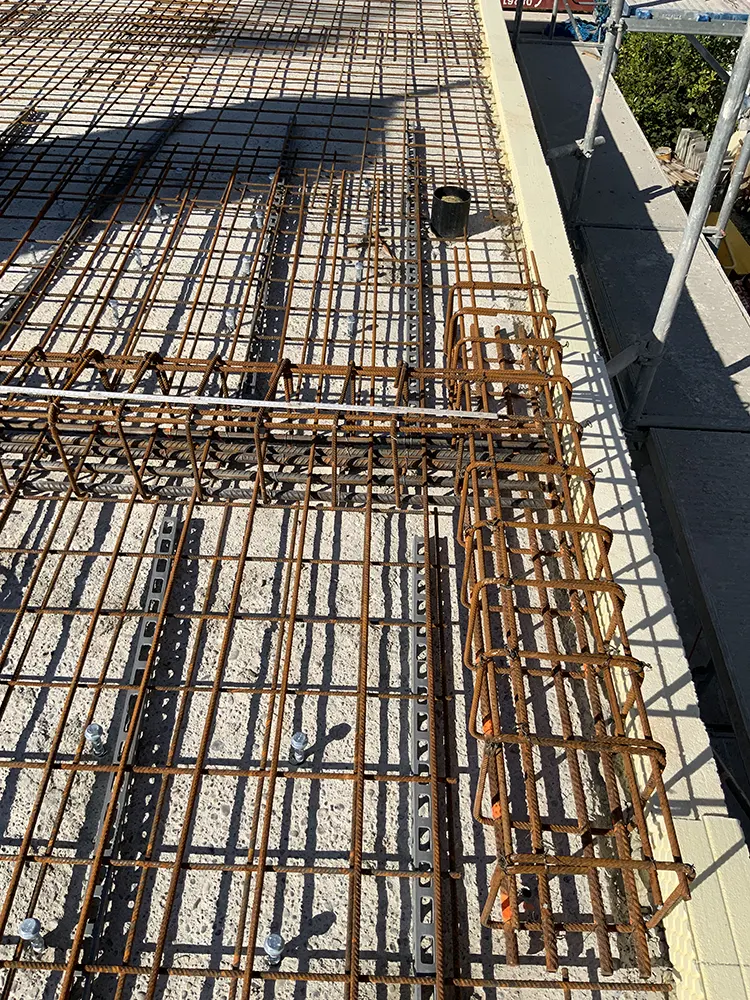

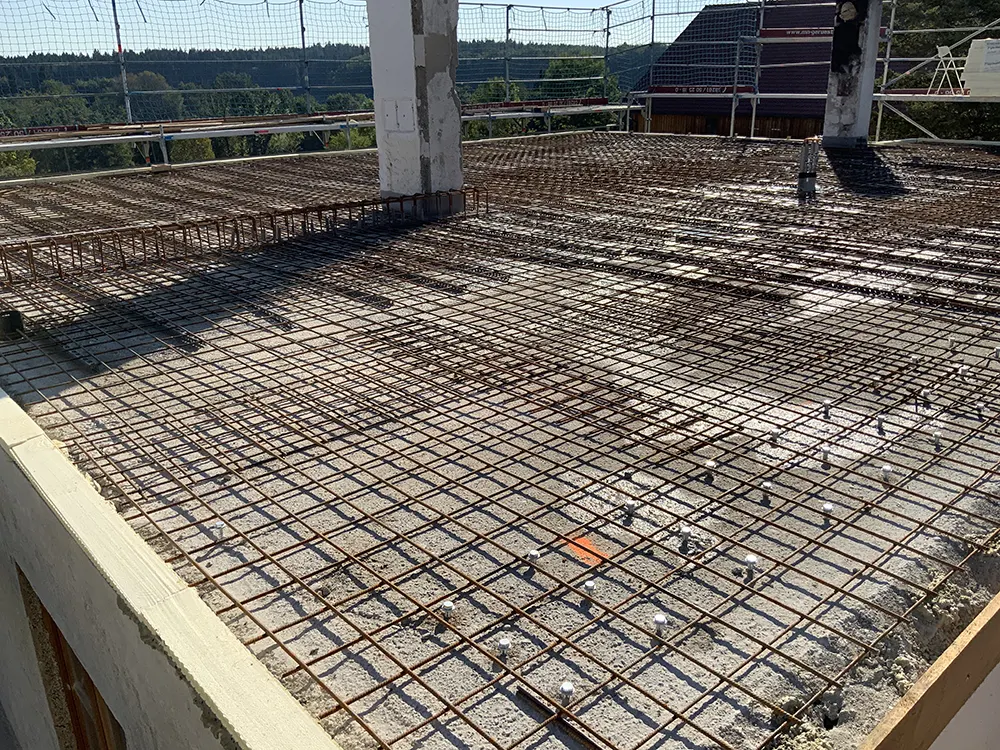

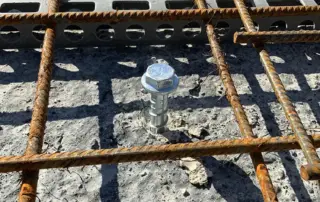

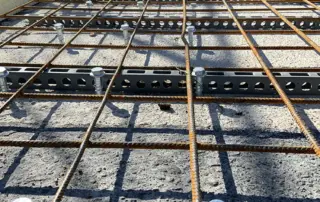

Die Stahlbetondecke musste auf Grund des neuen Lastniveaus verstärkt werden. Die Bestandsdecke aus Stahlbeton war lediglich 16 cm stark. Es war nur eine Bewehrungslage auf der Unterseite vorhanden. Durch eine statisch wirksame Aufbetonschicht wurde eine obere Bewehrungslage ergänzt. Die Tragfähigkeit der Decke wurde durch diese Verfahren erhöht.

Projektdetails

Art

Mehrfamilienhaus

Konstruktion

Holzrahmen-, Holzmassivbau

Bauort

Finning, Entraching

Baufirma

BayernBlock Holzbau GmbH & Co.KG

Architektur

Müller-Hahl & Becherer Architekten PartGmbH
